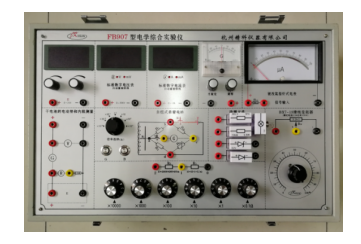

FB907型电学综合实验仪

产品名称:FB907型电学综合实验仪

产品详情

本自组装式综合电学实验仪是供高校物理电学实验室进行单臂电桥测电阻、元件的伏安特性测量、电表改装、干电池的电动势和内阻测量实验而设计的开放式教学实验仪器。该仪器配套有检流计、工作电源、桥臂电阻、数字电压表、数直流电流表、滑线变阻器、干电池盒、测量模块、待测元件等,实验时,按照原理图,自行连接组装并测量,原理清楚,设计性强。

主要实验内容

☆自组式单臂电桥测电阻;

☆元件的伏安特性测量;

☆电表改装;

☆干电池的电动势和内阻测量。

主要技术参数

☆可调稳压电源0~20.00V,三位半数字显示,最小分辨率0.01V,带粗调和细调;

四位半标准数字电压表

(1)测量范围:±测量电压0200V分4档量程1:200mV;最大读数:199.99mV;输入阻抗:>10MΩ;分辨率:10μV;量程2:2V;最大读数:1.9999V;输入阻抗:>10MΩ;分辨率:100μV;量程3:20V;最大读数:19.999V;输入阻抗:>10MΩ;分辨率:1mV;量程4:200V;最大读数:199.99V;输入阻抗:>10MΩ;分辨率:10mV;

(2)自动量程转换,内有自动识别过量程和欠量程(满量程8%)自动转换到最佳测量值。(超量程时仪器内有自动保护功能)(3)显示:4位半IED数显,集成电路采用高准确度、高分辨率A/D转换器的转换速率4~5次/S。

四位半标准数字电流表:

(1)测量范围:±测量电流02A分4档量程1:2A;最大读数:1.9999A;输入阻抗:0.1Ω;分辨率:100μA;基本误差:±(0.5%读数+2个字)。量程2:200mA;最大读数:199.99mA;输入阻抗:1Ω;分辨率:10μA;基本误差:±(0.2%读数+2个字)。量程3:20mA;最大读数:19.999mA;输入阻抗:10Ω;分辨率:1μA;±(0.2%读数+2个字)。量程4:2mA;最大读数:1.9999mA;输入阻抗:100Ω;分辨率:0.1μA;±(0.2%读数+3个字)。

(2)自动量程转换,内有自动识别过量程和欠量程(满量程8%)自动转换到最佳测量值。(超量程时仪器内有自动保护功能)

(3)显示:4位半IED数显,集成电路采用高准确度、高分辨率A/D转换器的转换速率4~5次/S。

☆检流计:灵敏度可调,带电子调零功能,可供直流电桥、电位差计作指零仪用。

☆被改装表:100μA;

☆单臂电桥:R1/R2可选×10-3、×10-2、×10-1、×1、×10、×102、×103Ω;

☆电阻箱0.1Ω~111111.0Ω可调,阻值可调范围为(0~10)×(0.1+1+10+100+1000+100000)Ω,准确度0.2%;

☆BX7-13滑线变阻器额定电阻3.2KΩ,额定电流0.2A,50W;

☆补偿法测未知电池电动势和内阻测量模块一个;

☆待测元件若干,透明元件盒设计,便于更换。
