实验项目：

☆了解超声换能器的工作原理和功能；

☆学习共振干涉法、相位比较法以及时差法测定声速的原理和技术；

☆熟悉测量仪和示波器的调节使用；

☆测定声波在空气中的传播速度；

☆测定声波在水中的传播速度；

☆测定声波在固体中的传播速度。

主要技术参数：

☆实验方法：

1)介质：空气、固体、液体；

2)测试方法：共振干涉法（驻波法）、相位比较法 （行波法）、时差法；

3)相对误差：≤2%；

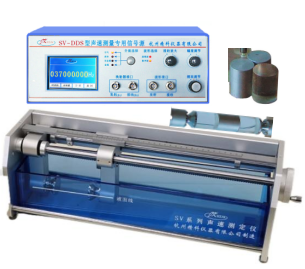

☆实验系统组成：超声实验装置、声速测定信号源、液槽、水平夹持固体实验组件；

☆超声实验装置：

1) 环境适应性：工作温度 10～35℃：相对湿度25~ 75％；

2) 配对压电陶瓷换能器：谐振频率：37±2kHz； 可承受的连续电功率不小于 10W；

3）两换能器之间测试距离：50～250mm。

4）距离测试装置：机械游标卡尺，分度值0.02mm。

5)仪器核心部件丝杆采用全不锈钢材质，双杆定位丝杆传动系统设计，调节更平稳，不易生锈；固定方式采用 3 点定位，轴向性好，采用矩形齿（间距≤2mm，导程≤4mm）调节减少空程差，在快速移动的同时保证测量精度，实验结果误差小；

6)超声实验装置可实现3种或以上自由组合扩展（水槽与支架分离式），物理思路清晰。

☆声速测试仪信号源：

1)连续波频率范围：32kHz～40kHz，分辨率：1Hz， 5 位数字显示；

2)脉冲调制信号源：

载波信号频率范围：同连续波频率范围

脉冲调制波宽度：2个载波周期

脉冲调制波周期：30ms

3)计时范围：0.1us～10ms，分辨率：1us，5 位 数字显示

4)显示：4.3寸电容触摸屏，分辨率：480×272像素，显示屏引导实验进程，提示注意事项、辅助实验教学；

5)激励输出电压：最大输出电压：25Vp-p；最大输出功率：10W，0-25Vpp连续可调；

6)接收信号放大器：放大倍率：1-40放大倍率连续可调；

7)发射增益和接收增益可实现多种组合；

8)抗电强度：50Hz 正弦波 500V 电压 1 min 耐压试验；

☆液槽：与一切电器、电线、机械装配等分离，不会在注水时对器件造成损坏，注水、放水、清洗方便省时；

☆水平夹持固体试样：一套3件：10cm、15cm、20cm 各1件。
