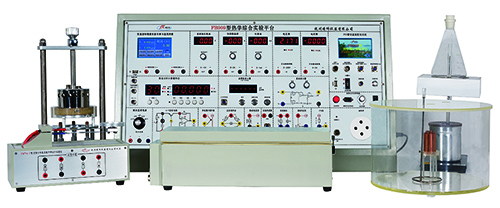

FB909型（热学系列）综合实验平台是依据大学物理实验（热学）精选实验综合设计有机结合而成，涵盖了基础教学、综合应用、设计创新。

实验内容:（二十五个实验项目）

基础实验
1、不良导体导热系数的测定

2、冷却法测量金属的比热容；

3、液体比热容的测定；

4、金属热导率测定；

5、电热法测固体的比热容；

6、冰的熔解热测量；

7、落球法粘滞系数的测量；

8、金属线膨胀系数的测定；

9、水的汽化热测量；

10、空气比热容比的测定；

11、电子秤实验；

12、液体表面张力实验；

13、玻尔兹曼常数实验 ；

14、固体密度测量实验；


传感器特性实验

15、热电偶定标实验；

16、NTC和PTC热敏电阻温度特性测量；

17、PN结正向压降温度特性的测量；

18、PT100和CU50金属电阻温度特性测量；

19、集成温度传感器温度特性的测量；（LM35和AD590）


设计性实验：

20、电桥测量电阻实验；

21、AD590数字温度计设计实验；

22、Pt100数字温度计设计实验；

23、NTC数字温度计设计实验；

24、PN结数字温度计设计实验；

25、热电偶数字温度计设计实验。


详细的技术参数:
多功能液晶显示部分参数：

（1）信号采集：

1.接口：SD卡接口，FAT32文件格式。

2.输入信号:0～±40.000mV、±40～±400 mV、±400 mV～±4.000V、4V～±40.000V、±40V～±400.00V；量程自动转换，内带自动调零系统。

3.记录间隔：自动记录间隔可设置：0.1～99S。

4.记录数据:记录数据可查询、作图形、数据可通过USB端口输出；记录数据最大存储1000×2组。

5.双路测温参数：
(1)测温范围：-50℃～120℃，分辨率0.01℃；(2)采样时间设定：0.1s～99s可选；(3)采样最大数据记录：1000组×2；(4)曲线扫描：一页30组，共33页；(5)温度输入信号：二路信号温度值实时记录、测温同步显示；(6)测温传感器：二路DS18B20数字温度传感器；(7)输出：通过USB端口，以txt格式输出。

（2）彩色点阵触摸屏：

1.颜色：65K（65536）色、16bit调色板5R6G5B；

2.4.3吋彩色触摸液晶屏；显示尺寸（A.A.）：96mm（宽）×55mm（高）、480×272像素模式；

3.分辨率：480×272像素，可设置成272×480（转900模式）；

4.背光模式：LED；

5.亮度：300ni，可进行64级亮度调节。

6.仪器操作方式：仿真触摸按键，接触可靠寿命长特点。

7.记录参数调节：快速触模屏幕和按键开关方式，解决了因电位器接触不良、使用寿命短和容易损坏等原因。

8.频率输出稳定度：1×–10-6时，可连续工作，采用石英晶体控制分频锁相振荡源。

数显计时计数毫秒仪参数：

9.三种工作方式：周期1方式、周期2方式和计数方式；

10.五位数显，计时0.0000s～999.99s，最小分辨率0.1ms，

11.计数0～99次可任意设定存储查询，采用高灵敏度光电门。

12.六位高精度智能数显表：0.56寸显示，分辨率：10^-8V，可单键校零，可用作自组电子秤实验。

13.PID控温：控温范围 室温～120℃ 控温精度 ±1℃，加热输出分高档和低档加热；

14.恒流电流输出：0～1mA，连续可调，分辨率0.001mA，三位半数字显示；

15.稳压电源0～20V连续可调，，分辨率0.01V，三位半数字显示，带短路保护；

16.电压表I测量范围：0～199.99mV～1.9999V～19.999V～199.99V，  四位半数字显示,自动量程转换；

17.电流表测量范围：0～1.9999mA～19.999mA～199.99mA～1.9999A，四位半数字显示，自动量程转换；

18.称重传感器：0～500g，常温下，分度值可达60000，带角差修正，单点式台面，IP66级防护，不易损坏，使用寿命长，可重复性好。

19.数显千分表量程：液晶显示，0～25mm，分辨率0.001mm；

20.直流模块电源±3.3V、±5V、±8V、±12V、±15V输出；

21.直流恒流源：0～199.9mA输出，三位半数字显示；

22.直流稳压电源：DC 0～15V ，最大输出电流1.5A；

23.调节电位器采用数控编码调节和进口电位器调节。
