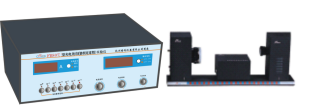

测定仪由光电检测装置和测定仪主机两部分组成。光电检测 装置包括：光电管暗箱，高压汞灯灯箱；高压汞灯电源和导轨等。实验主机为光电效应 ( 普朗克常数 ) 测定仪，该测定试仪是主要包含微电流放大器和扫描电压发生器两大部份组成的整体仪器。

主要技术参数：

1.微电流放大器：电流测量范围：10-6 ～ 10-13A，共分 8 档，四位数显，最小显示位 10-14；

2.零漂：开机 20 分钟后，30 分钟内不大于满度读数的 ±0.2%（10-13A 档）；

3.光电管工作电压：-4.5V ～ +2.5V，-4.5V ～ +30V；四位半数显；

4.光电管：光谱响应范围：340nm ～ 700nm；最小阴极灵敏度≥ 1μA/Lm；

阳极：镍圈；暗电流：I ≤ 2×10-12A(-2V ≤ U ≤ 0V)；

5. 滤光片组：5组； 汞灯：可用谱线 365nm，405nm，436nm， 546nm，577nm；

6.采用转盘式调节滤光片和光阑；五组滤色片和三组光阑可旋转；

7.滤色片采用全密封装置，该结构避免汞灯实验过程中直接照射到光电管；

8.测定普朗克常数相对误差：≤ 3%。
