实验项目：

☆掌握静态电阻、动态电阻的实验测量方法，设 计实验电路，选择合理的电表接法，测量灯泡的伏安特性曲线；

   ☆掌握二极管的工作原理，设计电路测量发光二极管的正向伏安特性曲线；

   ☆测量发光二极管的正向阈值电压，估算发光波长；

☆测量开关二极管、雪崩二极管、肖特基二极管、稳压二极管伏安特性曲线。求出静态电阻及动态电阻，分析稳压二极管的单向导电特性和稳压特性；

   ☆结合工程技术，研究二极管的应用，如：整流、稳压、光电门等。

主要技术参数：

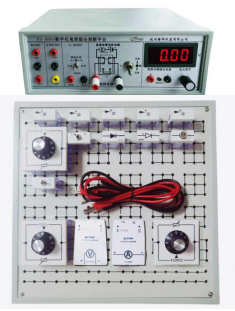

☆通用九孔电路插板，尺寸:35*30cm，根据实验电路在其上任意拼插元件盒成实验电路；

☆交直流电源：

1）可调恒压源：0～15V 连续可调，I ≤1.0A， 三位半数显，带数据采集接口（8-pin 接口，数据实时采集）；

2）5V 直流电压输出：输出电压 5V±1%，I ≤ 1.0A，带输出换向开关，可切换输出电压的正负极；

3）双 8V 交流电源输出：两路 8V 交流电压输出，I ≤1.0A，频率 50Hz；

4）直流双臂电桥电源3A1.5V，正反向控制；

☆包含单刀开关和电位器，待测二极管（包括开关二极管、雪崩二极管、肖特基二极管、稳压 二极管，发光二极管），灯泡和光电三极管，导线若干，交直流电源，滑动变阻器， 电压采集器，电流采集器；

☆采用香蕉插头插座连线，接触良好且方便；

   ☆实时采集数据与实时分析数据，采样精度达到 0.5%。

   ☆电压采集器电压采集器（美国帕斯克PASCO）：

   1）双量程：±30V，±5 V；分辨率：7mv（±30v范围）；2mv（±5V范围内）

   2）无线电压传感器与数据采集终端（电脑、平板或手机）通过蓝牙连接，便于室外的实验测量或者运动中的物体的电压；高速USB采样接口，最大采样率100KHz；具有存储数据功能；

   3）20kHz的蓝牙®采样率，蓝牙5.2。

   ☆电流采集器（美国帕斯克PASCO）：

   1）双量程：：±1A, ±0.1A ；分辨率：0.2mA (±1A 范围); 0.02mA (±0.1A 范围)

   2）无线电流传感器与数据采集终端（电脑、平板或手机）通过蓝牙连接，便于室外的实验测量或者运动中的物体的电流；高速USB采样接口，最大采样率100KHz，具有存储数据功能；

   3）1kHz的蓝牙®采样率，蓝牙5.2

   ☆数据采集分析：

   1）支持通过 USB 或蓝牙连接多种采集器。支持在线升级，具备数据表格、图表、文本框、图片框、数字表、视频录播、科学计算器、画笔和数据导入/导出等多种功能，能够实时采集和分析实验数据。用户可以设置采样频率（范围从 0.1Hz 至 1000Hz），进行清零、设置记录条件（基于测量或时间），以及对数据正负号执行反向操作。此外， 用户能够一键清除全部数据或选择性删除特定数据集；

2）允许用户自由添加、删除、重命名、锁定或 解锁工作簿。工作簿内的图表和表格等元素可以快速布局于预设窗框，或通过自由拉伸进行个性化排布。设备管理功能能够通过 USB 或蓝牙快速识

别并显示可连接的，并允许用户对的量程、频 率、清零等进行参数设置；

   3）实验数据可以通过 USB 接口存储到 U 盘，利用其他计算机进行数据化分析；

☆电学实验可增加模块升级实验，丰富实验内容

1）增加单臂电桥，双臂电桥，非平衡电桥模块可升级完成直流电桥实验；

2）增加指针式电流表及电表改装所需模块，可升级完成电表改装实验；

3）增加示波器及信号发生器及所需模块，可升级完成示波器原理及其应用实验。
