实验项目：

☆观察铁磁材料的磁滞回线，包括初始磁滞回线；

☆测绘样品的基本磁化曲线，作 u-H 关系曲线；

☆计算样品的 HC、Br、Bm 和（Hm ²Bm）等参数；

☆测绘样品的磁滞回线，估算其磁滞损耗；

☆改变不同的磁性材料，比较磁滞回线形状的变化；

☆相同的磁场强度下，改变正弦信号的频率，探究动态磁滞回线的面积的变化趋势。

主要技术参数：

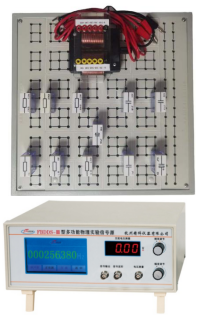

☆产品主要由：功率信号源、实验装置、实验电路和实验平台等组成；

☆实验装置，模块化、可组合式设计；线圈匝数灵活多变；磁芯材料可更换；采用开放式电路板设计；

☆线圈组件：2 组，透明外壳；六抽头，可灵活 调整接入电路中的线圈匝数；线圈匝数可选范围不少于 0、100、180、260、340、400 匝；

☆变压器：比例关系可进行多种组合，组合关系 不少于 1：4、1：3、1：2、4：1、3：1 等；

☆磁芯：U 型对称式，碳钢、硅钢 2 种材料各一对，与匹配线圈可组合、分离；平均磁路长度 l=230mm，最小截面积 A=326 mm2；

☆开放式实验电路板：R1： 1 Ω、2 Ω、3Ω, 自 由串、并联； R2：10kΩ、20kΩ、30kΩ；电容可 选：1 μF、4.7 μF、10 μF、22 μF、47 μF、100 μF；

☆功率信号源：

1）频率可调范围：1HZ～100000.000Hz，分辨率：0.001Hz；涵盖受迫振动与共振实验要求频段140HZ～300HZ，频率调节细度0.001HZ；

   2）九位液晶数字显示，背光清晰明亮，频率采用数据编码器调节；

   3）输出幅度0～25Vp-p连续可调；

   4）电压表：0～20V；三位半数显19.99V，分辨率0.01V；

   5）信号发生器，配有国家标准输出端口，Q9座及52插座等；

☆配套夹具一个，开口大小可调，可调范围不小 于 0~10mm，带锁紧功能；

☆实验平台：一块。
